Слаботочные системы

Видеонаблюдение

Существует три типа систем:

• Аналоговые
• IP-видеонаблюдение (цифровые)
• Смешанные варианты

Аналоговое видеонаблюдение

Аналоговые системы видеонаблюдения считаются устаревшими, однако, до сих пор используются. Их отличие в том, что для связи камер с видеорегистратором используются кабели. Это усложняет монтаж систем и организацию питания камер.

Аналоговые видеокамеры зачастую имеют только одну функцию – передачу видео, причем с невысоким разрешением.

Если вам понадобится увеличить количество видеокамер, это потребует прокладки нового кабеля. Ввиду всех недостатков, аналоговое видеонаблюдение уступило позиции цифровым системам.

Цифровые (IP) системы видеонаблюдения

Они строятся на основе IP-протокола. В них используются цифровые (IP) видеокамеры.

Каждая из них может работать как отдельное устройство, передавая видео, звук, посредством Интернет или локальной сети и принимать управляющие команды (например, о повороте в нужную сторону или увеличении картинки).

Камеры имеют собственный IP-адрес, по которому вы можете подключиться к ним.

В цифровых системах для связи камер с компьютером или видеорегистратором используются локальная сеть Ethernet либо Интернет. Благодаря этому их просто монтировать, расширять и использовать.

В качестве устройства, принимающего данные с камер, может выступать обычный компьютер или ноутбук, на котором установлено соответствующее программное обеспечение. Благодаря возможности передавать данные через Интернет, вы можете наблюдать за происходящим дома, находясь в любой точке земного шара. Не только наблюдать, но и отдавать камерам команды через Интернет. Использовать для этого не обязательно компьютер. Можно планшет или даже смартфон.

IP-камеры обеспечивают качество видео Full HD.

Все IP-камеры могут оснащаться датчиками движения, что позволяет вести запись только при наличии движения в поле зрения устройства. Это, в свою очередь, позволяет экономить место на жестком диске записывающего устройства.

Среди других возможностей и преимуществ:

• Систему легко расширять, если у вас, например, возникла необходимость в установке дополнительных камер.
• При построении сетевых систем можно использовать оборудование разных производителей.
• Широкое разнообразие IP-камер от разных производителей – Sony, Polyvision, AXIS, Аrecontvision и др.
• Возможность передачи звука.

Используя сетевые камеры, можно создавать как крупные системы, охватывающие большие территории, так и простые – для домашнего использования, состоящие всего из нескольких камер.

Как и любое оборудование, IP-камеры имеют свои минусы. Среди таковых отмечают задержку видеосигнала, что может усложнять управление ими в процессе наблюдения. Это зависит, от модели камеры.

Другим недостатком является потенциальная возможность подключения к камерам злоумышленников. Правда, для этого необходимо знать IP-адрес камеры.

Почему IP-видеонаблюдение оптимально для частного дома?

На это есть несколько причин:

• Вы можете осуществлять наблюдение из любого места. Это актуально для частных домов, в которых не всегда есть возможность и целесообразность создавать постоянный пункт наблюдения, как на предприятиях. Вместо этого вы можете наблюдать за происходящим у вас дома через Интернет.
• Монтаж таких систем возможен не только во время ремонта или на этапе строительства. В любое время вы можете расширить систему дополнительными видеокамерами.
• Цифровые системы с видеорегистратором и датчиками присутствия надежно работают без постоянного присутствия человека длительное время, что бывает крайне важно при организации видеонаблюдения в частном доме.

Как работает видеонаблдение для частного дома

Типовая структура IP-системы видеонаблюдения очень проста – она состоит из сетевых камер и компьютера или сетевого хранилища для видеоархива.

Также для работы ей нужна локальная сеть Wi-Fi либо проводная. Посредством нее камеры передают видеоинформацию на устройство хранения видеоархива и мониторы.

Для наблюдения с нескольких камер используется маршрутизатор.

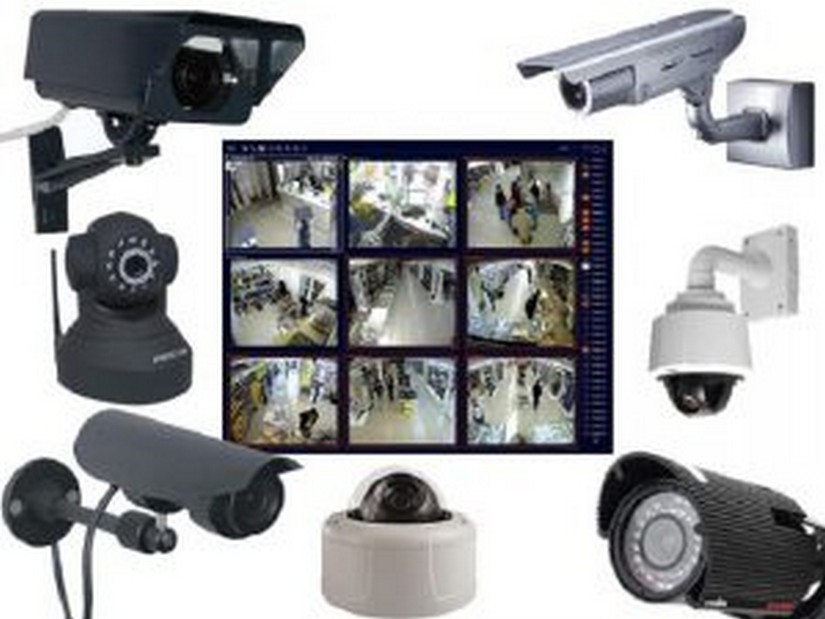

Видеокамеры

Критерии, по которым их нужно выбирать:

Разрешение видео

Разрешение влияет на качество получаемой картинки. Чем оно выше, тем картинка четче, можно разглядеть даже мелкие детали. Современные камеры имеют разрешение от 1.3 МП до 3, 5 МП или выше. Поэтому целесообразно покупать камеры, исходя из планируемого их использования. Если высокое качество картинки для вас критично, выбирайте устройство с разрешение HD (720) или Full HD (1080).

Светочувствительность и матрицы

Светочувствительность влияет на то, насколько хорошо камера «видит» в темноте или при плохом освещении. Если вам нужны камеры для ночного наблюдения, нужно выбирать модели с достаточной светочувствительностью. Она измеряется в люксах. Производители указывают ее на коробках.

Светочувствительность не зависит от разрешения камеры. Она может выдавать изображение в формате Full HD, и при этом быть абсолютно бесполезной в темноте. Достоверно узнать, подойдет ли данная модель для темного времени суток, можно не только по информации от производителя, но и исходя из типа матрицы.

Выбирать стоит камеры на матрице CCD или CMOS ACS, но никак не CMOS, поскольку их светочувствительность ниже.

Что же касается значений в люксах, то, к примеру, освещенность в полнолуние составляет 0,1 люкс, в сумерки – 1 люкс. Соответственно, камера должна обладать светочувствительностью до 0,1 люкс или меньше.

Скорость видеопотока

Современные IP-камеры передают видео со скоростью от 3-5 до 25 и более кадров в секунду.

Конструкция

Существуют купольные, корпусные, антивандальные, уличные видеокамеры, а также мини камеры для скрытой установки. Есть поворотные камеры. Каждый тип отличается углом обзора и предназначен для использования в определенных условиях. Как можно понять из названий, для установки на улице подойдут антивандальные и наружные. Купольные и корпусные обычно устанавливают в помещениях.

Программное обеспечение

Программы, которые управляют работой сетевых видеокамер, делятся на OEM, которые поставляются производителями, и продукты сторонних разработчиков. Программное обеспечение OEM бесплатно, поскольку идет в комплекте с камерами, но оно не позволяет встраивать в систему камеры других производителей. Программы сторонних разработчиков, как правило, платные, но обладают более широким функционалом.

Примеры популярных программ для платформы Windows:

XProject Go – есть платная и бесплатная версия данной программы. Бесплатная поддерживает максимум 8 видеокамер, 1 видеосервер, формат AVI для видеозаписи и хранение архива в течение 5 дней. В платной этих ограничений нет.

Smart IP – российский продукт. Урезанная версия поддерживает до 16 камер, максимальный размер видеоархива – 1 ТБ, 1 видеосервер.

Среди бесплатных программ можно выделить Abel Cam, AV100, Кодос-Видеосеть и др.

Любая из этих программ включает основной набор функций – вывод изображения от каждой камеры на монитор компьютера.

При этом отличия касаются дополнительных возможностей и фишек, удобства интерфейса и т.д.

Маршрутизатор

Это устройство, более известное под названием роутер. Он также понадобится для организации системы беспроводного видеонаблюдения у вас дома.

Его роль проста – роутер раздает Wi-Fi и имеет разъем RJ45 для подключения UTP кабеля. К нему также можно подключать как wi-fi камеры, так и камеры с помощью кабелей – тогда выбирайте модель с достаточным количеством портов.

При выборе роутера стоит поинтересоваться о радиусе покрытия WIFI сетью, максимальной скорости передачи данных (на каждое подключенное устройство роутер в равной части разделит канал – например, максимальная скорость передачи данных составляет 300 Mbit/sec, подключено 5 камер: 300:5=60 Mbit/sec на 1 устройство).

Современные бытовые маршрутизаторы обладают радиусом действия до нескольких десятков метров (при условии прямой видимости).

Для большинства домов этого вполне хватает. Однако для больших придомовых участков может понадобиться роутер с большим радиусом действия, либо дополнительного роутера в качестве ретранслятора. В этом случае роутеры должны быть одной марки.

Видеорегистратор

Это самостоятельные устройства для хранения, воспроизведения и передачи видео. Могут использоваться вместо компьютера или совместно с ним. В зависимости от модели можно подключать USB мышь, манипулятор.

Существуют для аналоговых и цифровых камер, а так же гибридные видеорегистраторы, способные обрабатывать аналоговый и цифровой сигнал, поступающий от камер. Регистраторы обычно не комплектуются жесткими дисками.

При покупке следует уделить внимание числу каналов, это то сколько камер возможно подключить к регистратору.

Кабели и блоки питания

Видеорегистратор и камеры требуют электропитания. Для этого они комплектуются блоками питания по 12/24В и кабелями питания. Если в комплекте этого нет, нужно купить их отдельно.

Как выбрать видеонаблюдение для частного дома

Для начала вам нужно купить необходимое оборудование. Здесь можно пойти двумя путями: купить готовый комплект видеонаблюдения или набирать собственный.

Готовые комплекты видеонаблюдения

В настоящее время в продаже имеются готовые наборы для монтажа систем видеонаблюдения. Они включают в себя все необходимые компоненты – камеры, видеорегистраторы, блоки питания, кабели и т.д. Отличием одних наборов от других является количество и возможности камер, производитель оборудования, наличие дополнительных компонентов.

Покупка готового комплекта выгодна в том случае, если его хватает для решения ваших задач.

Обычно готовые комплекты включают в себя 2 камеры или 4, видеорегистратор и другие составляющие. Если вам, к примеру, нужен набор из 8 камер и не нужен регистратор, найти такой комплект может быть проблематично. Поэтому в таких случаях нужно набирать систему самостоятельно.

Монтаж видеокамер несложен, но имеет свои особенности.

Требуется хорошо продумать их расположение не только в помещениях, но и на участке, чтобы обеспечить полный контроль над ним.

После монтажа видеокамер их нужно настроить. Сделать это можно с помощью программного обеспечения, поставляемого в комплекте, либо от сторонних разработчиков. Смысл настройки заключается в том, чтобы обеспечить доступ камер к роутеру, а также доступ к каждой из них через Интернет с вашего компьютера, ноутбука или мобильного устройства.

Следующий этап настройки – регулировка изображения и другие программные настройки системы. Они выполняются также с помощью программ.

Выполнить настройку вполне можно самостоятельно. Однако настройка каждого типа камер отличается своими особенностями. Поэтому, если вы не уверены в своих силах, лучше обратиться за помощью к профессионалам. Качество настройки напрямую влияет на эффективность всей системы.

«Умное» видеонаблюдение

Вершиной развития систем видеонаблюдения можно считать так называемое умное видеонаблюдение. Речь идет о системах с дополнительными функциями, существенно расширяющими их возможности и эффективность.

Например, они могут распознавать объекты в поле зрения камер. Если датчик зафиксировал движение на придомовом участке, камера определит, что именно движется – человек, животное или автомобиль.

Если движется объект, не представляющий опасности, система не станет вас беспокоить и подавать тревожный сигнал.

Умные системы позволяют не только защитить ваше жилище от злоумышленников, но и наблюдать за детьми, вовремя заметить протечку водыили утечку газа, начавшийся пожар и т.д.

Таким образом, их возможности обеспечивают полную безопасность дома.

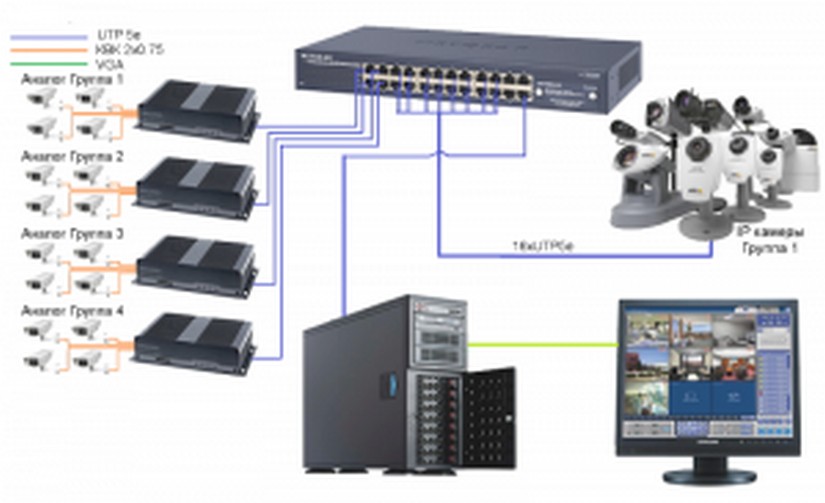

Системы

Смешанные системы видеонаблюдения строятся на основе аналоговых и цифровых решений.

Среди них можно выделить два подвида:

• Комбинированные
• Гибридные

Комбинированные системы. Они представляют собой, по сути, модернизированные аналоговые комплекты. В таких системах аналоговые камеры комбинируются с более удобными цифровыми видеорегистраторами с жестким диском (DVR).

Гибридные системы. Они основываются на так называемых гибридных видеорегистраторах. Это устройства, позволяющие подключать аналоговые и сетевые видеокамеры. Они также имеют интерфейс для подключения к компьютерной сети.

Гибридные видеорегистраторы позволяют вести наблюдение как локально, находясь на объекте наблюдения, так и удаленно через Интернет. Они позволяют создавать несколько постов видеонаблюдения. Гибридные системы можно расширять. Правда, иногда это требует и замены самого видеорегистратора.

При выборе оборудования для видеонаблюдения для частного дома основной критерий, которым нужно руководствоваться, — целесообразность.

Для каких конкретно целей вы планируете его использовать? Это вопрос, с которого нужно начинать. Ответ на него поможет понять, какое количество камер вам нужно, какие дополнительные функции понадобятся.

Если вам нужно дополнительно обезопасить дом от возгораний или утечек газа, вам понадобятся соответствующие датчики, и т.д. Размер приусадебного участка, количество комнат в доме – второй фактор, на который нужно ориентироваться.

Зная задачи, которые вы планируете решать с помощью видеонаблюдения, можно приступать к выбору конкретного оборудования. Здесь нужно принимать во внимание приведенные выше технические характеристики – разрешение камер, тип матрицы, светочувствительность, надежность и т.д., а также учитывать производителя, чтобы купить качественные устройства.

Признанными в мире в плане качества являются Samsung, Axis, Bosch, Vivotek, Fermax, Honeywell Security, Hikvision, Dahua Technology, RCG и др.

Видеонаблюдение на основе сетевых камер с доступом к ним через Интернет и датчиками движения можно назвать оптимальным вариантом для частного дома.

Такая система решает большинство возможных задач. Существуют готовые комплекты таких решений, вы можете выбрать тот, в котором есть нужное количество камер.

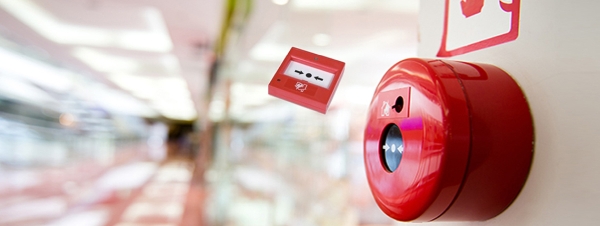

Пожарная сигнализация

Благодаря пожарной сигнализации можно вовремя обнаружить причину, источник огня и быстро их устранить, сохранив здоровье и жизнь людей, домашних животных, а также избежать значительных материальных потерь. Если раньше противопожарные системы устанавливались только в промышленных и офисных помещениях и магазинах, то сегодня все большую популярность приобретает подключение беспроводной сигнализации для обнаружения огня в частном доме или квартире. Это объясняется удобством оповещения (многие разновидности снабжены GSM-связью, при помощи которой на телефон владельца дома присылается сообщение, или осуществляется дозвон при обнаружении дыма и огня). А стоимость использования пожарной охраны несоизмерима с возможными экономическими потерями в условиях повреждений движимого и недвижимого имущества.

Описание

Не все потенциальные пользователи системы понимают принцип ее оповещения и работы, потому не спешат ею обзаводиться. Рассмотрение принципа работы стоит начать с перечисления составляющих беспроводной пожарной системы для дома, которые представлены:

• сенсорными датчиками и извещателями;
• техникой для сбора и обработки данных с извещателей;
• блоком управления, который подключен к панели контроля над системой.

Периферийные приспособления представляют собой самостоятельные конструкции, подключенные к панели контроля. Среди них выделяют:

• пульт ДУ;
• принтер, который печатает служебные и тревожные сообщения;
• оповещатель звукового и светового типа;
• модуль для изоляции короткого замыкания. Применяется для обеспечения работы шлейфов кольцевого типа.

Виды датчиков

• активные. Генерируют постоянные сигналы зоны защиты. Если сигнал меняется, они реагируют;
• пассивные. Срабатывают при изменении параметров окружающей среды (возгорании, дыме).

Также датчики могут работать за счет:

• магнитокрасной конструкции;
• инфракрасных лучей;
• комбинированного механизма;
• реакции на разбитое стекло;
• использования переключателей по периметру.

Пожарные датчики в системе сигнализации делятся на:

• Тепловые. Срабатывают при подъеме температуры в доме. В свою очередь, тепловые индикаторы могут быть пороговыми (в них задается температура срабатывания) или интегральными (реагирующими на резкие подъемы температуры). Пороговые модели считаются менее эффективными из-за изначально установленного высокого температурного порога (около 70 градусов). Поэтому они пользуются меньшим спросом и, соответственно, недорого стоят. Интегральные модели могут предотвратить распространение пожара даже на ранних стадиях благодаря тому, что в них встроено 2 термических элемента. Поэтому и стоимость контроллера будет высокой. В целом тепловые контроллеры используются, когда пожар сопровождает большое выделение тепловой энергии.

• Дымовые. Реагируют на присутствие в помещении дыма благодаря наличию инфракрасного излучения. Среди недостатков дымовых извещателей стоит отметить вероятность их срабатывания на большое количество пыли или пара в доме. Поэтому использовать дымовые устройства в кухнях, курилках или запыленных помещениях не рекомендуется.
• Огня. Срабатывают при наличии источника огня или тления и устанавливаются в домах, где есть риск появления пожара без дыма. Это делает их эффективнее предыдущих извещателей, так как огонь можно выявить и без выделения дыма и до повышения температуры в здании.
• Комбинированные. Могут сработать из-за нескольких признаков пожара, и обычно представляют собой спаренные тепловые и дымовые извещатели, информация от которых может подаваться на пульт ДУ. Из-за сложности технологий соединения дымовых и тепловых извещателей стоимость устройств значительно выше.

Алгоритм работы

Если в доме зафиксирован источник огня или тления, при правильной схеме установки и подключения сигнализация будет выполнять такие действия:

1. Включит комплекс извещателей (световых, звуковых). Состав комплекса оповещения проектируется в зависимости от площади помещения и других его параметров. Это даст людям, находящимся в нем, возможность быстро выйти. Также беспроводная GSM-сигнализация в это время отправит оповещения о пожаре на привязанные номера. Некоторые GSM-системы даже самостоятельно звонят в пожарные службы.
2. Активирует комплекс автоматического тушения пожара. Существуют такие типы составов, которые используются для пожаротушения: пена, вода, порошок или газ. Выбирать тип состава следует, исходя из имущества, имеющегося в помещении. Например, если в здании много документов и бумаг, при тушении огня водой или пеной это не защитит от материальных потерь.
3. Активирует комплекс удаления дыма для предотвращения отравления ядовитыми веществами горения. На этом этапе прекращается приток воздуха с вентиляционного отверстия, что предотвращает процесс горения.
4. Отключит потребление тока, переведя электросеть в аварийный режим работы. При этом сама пожарная сигнализация со связью GSM будет снабжаться от блока бесперебойного питания.

Правила монтажа

Извещатели и проводка (в беспроводной сети — качество связи GSM) выступают ключевыми узлами комплекса и гарантируют надежность и корректность работы. Существуют следующие правила монтажа и подключения устройств по схеме:

1. Для жилого помещения лучше выбирать герконовые извещатели.
2. Для кухни подойдут смешанные модели извещателей, реагирующие на тепло и дым.
3. Сигнальные кабели лучше прятать под декоративной обшивкой.
4. Между каждым датчиком должно быть не больше 9 м, а до потолка — не менее 20 см.
5. В пустом помещении, имеющем высоту потолка 3,5 м, один датчик будет контролировать квадрат со стороной до 4 м.
6. Подключение извещателей в шлейф проходит строго по инструкции, а сам шлейф заканчивается резистором.
7. Если в противопожарной GSM-системе есть извещатели, имеющие 2 клеммника, их колодка слева подключается согласно приложенной инструкции, а колодка справа предназначается для автономной работы СПУ. Когда шлейфовые контакты и контакты СПУ разделены, требуется узнать допустимый ток и напряжение СПУ. Когда контакт является общим, напряжение СПУ составляет 12 В, а максимально допустимая сила тока — 200 мА. Соответственно, извещатель не нужно нагружать дополнительными лампами или звонками, ведь он может выйти из строя.
